- Original
- Gartenschere Piemont 6.1
- Obermesser, Feder, Riegel, Puffer und Kleinteile
|
| |
| Artikelnr.: 011911024 |
4.95 € |
Preis inkl. MwSt zzgl. VersandVersandgewicht: 0.077 kg |
|
Bestand:  Lieferzeit abhängig von der Zahlungsart,1 - 3 Tage näheres dazu hier.
|
|
|
| |
|
|
|
|
|

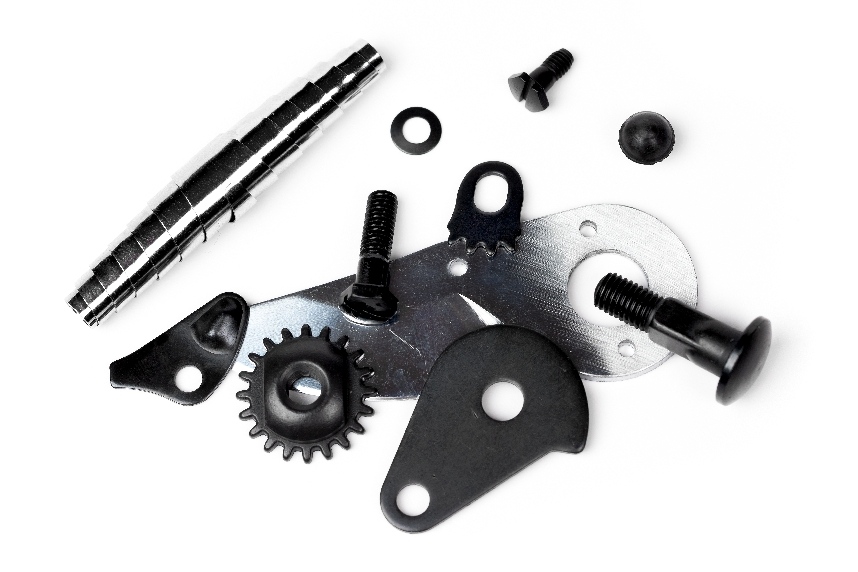

Bestehend aus:
- Obermesser
- Feder
- Puffer
- Riegel mit Schraube und Unterlagsscheibe
- Präzisionseinstellungsmutter
- Sicherungskamm mit Mutter
- Achsschraube
- Unterlegplatte
All diejenigen, die sich nicht die Mühe machen wollen, ein Obermesser nebst Kleinteilen selbst zu tauschen, können bei uns eine Schneidekopfrevision beauftragen. Bitte beachten Sie, dass diese Revision das Ersatzteilset bereits beinhaltet. Obermesser ersetzen Schritt für Schritt
- Entnehmen Sie der geöffneten Schere die Feder.
- Öffnen Sie mit einem 8er-Gabelschlüssel die Sicherungskammschraube und entfernen Sie diese. Kamm entnehmen.
- Mit Hilfe eines 12er-Gabelschlüssels zentrale Präszisionseinstellungsmutter entfernen.
- Unterlegplatte entnehmen.
- Griffhälften trennen.
- Alte Klinge entnehmen.
- Neue Ersatzteile bereitlegen und verbleibende Teile reinigen.
- Achspassung fetten.
- Ersatzklinge montieren.
- Achse einsetzen.
- Achse fixieren.
- Griffhälften zusammenführen.
- Unterlegplatte einlegen.
- Sicherungsmutter einsetzen.
- Mutter handfest anziehen.
- Schere spielfrei einstellen.
- Achsspiel prüfen.
- Achsspiel prüfen.
- Sicherungskamm einsetzen.
- Sicherungskammschraube eindrehen.
- Sicherungskammschraube mit Hilfe eines 8er-Gabelschlüssels vorsichtig festdrehen.
Die vollständige Anleitung mit Bildern zum Download hier.
Um PDF-Dokumente lesen zu können, benötigen Sie zum Beispiel das Programm Acrobat Reader, das Sie kostenlos auf der Seite http://www.adobe.com/de/ herunterladen können.
|
|
